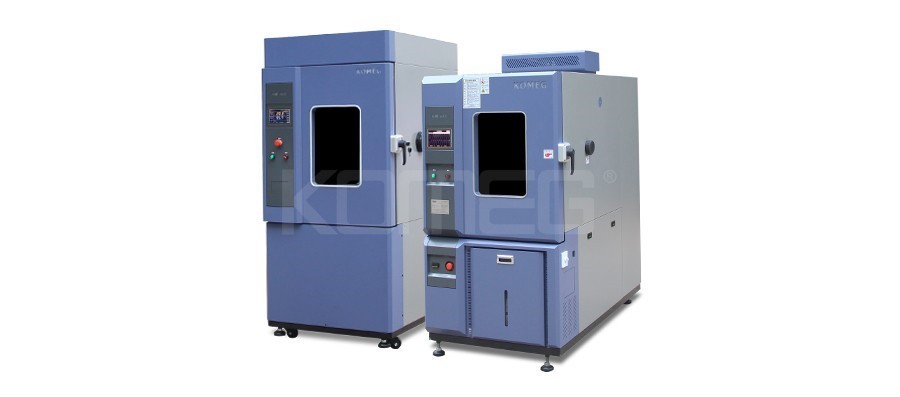

高低溫試驗箱的好壞，主要取決于制冷降溫的系統。除了制冷系統的大部件外，制冷管路的布置對制冷效果也有一定的影響。而氟利昂作為制冷系統主要制冷劑，它需要與潤滑油互相溶解，因此，在布置制冷管路時，必須保證從壓縮機帶出的潤滑油在經過冷凝器、蒸發器等部件之后，能全部回到制冷壓縮機的曲軸箱里。

因此對制冷系統管路布置有以下要求：

一、基本原則

● 保證蒸發器得到充分的供液。

● 防止液態制冷劑進入制冷壓縮機。

● 防止制冷壓縮機缺油。

● 避免過大的壓力損失。

● 考慮操作和檢修方便，并適當注意整齊。

二、對吸氣管的要求

● 考慮到潤滑油能從蒸發器不斷流向壓縮機，壓縮機的吸氣管應有不小于0. 01的坡度，坡向壓縮機。

● 當蒸發器高于制冷壓縮機時，為了防止停機時液態制冷劑從蒸發器流入壓縮機，蒸發器回氣管應先向上彎曲至蒸發器的最高點，再向下接到壓縮機。

● 氟利昂制冷壓縮機并聯運轉時，回到每臺制冷壓縮機的潤滑油不一定和從它帶走的潤滑油量相等，必須在曲軸箱上裝有均壓管和油平衡管，使回油較多的制冷壓縮機里的油通過平衡管流回油較少的壓縮機。

● 上升吸氣立管中的氟利昂氣體必須具有一定的流速，才能把潤滑油帶回壓縮機內。

● 在變負荷工作的制冷系統中，為了保證低負荷回油，管徑可能需要選用得很小，特別是能量調節范圍較大時，問題更加突出。為了避免全負荷時壓力降太大，可用兩根上升立管，兩管之間用個集油彎頭連接。

● 多組蒸發器的回氣支管接至同一吸氣總管時，應根據蒸發器與制冷壓縮機的相對位置采取不同的處理方法。

三、對吸氣管的要求

● 為了防止?jié)櫥突蚩赡芾淠聛淼囊后w流回壓縮機，制冷壓縮機的排氣管應有0.01 ~0.02的坡度，坡向油分離器或冷凝器。

● 在不同油分離器時，如果壓縮機低于冷凝器，排氣管道設計成一個U型彎管，以防止冷凝的液體制冷劑和潤滑油返流回制冷壓縮機。
